ARP协议数据包分析实验

2023-4-18

1.ARP协议原理

Wireshark软件常用于网络故障排除和分析，所以这里重点使用Wireshark软件进行数据包的分析。

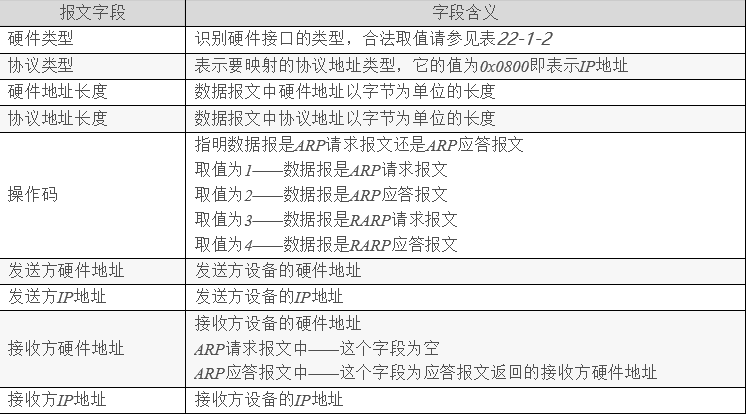

ARP协议（地址解析协议）。

我们以图列来看，

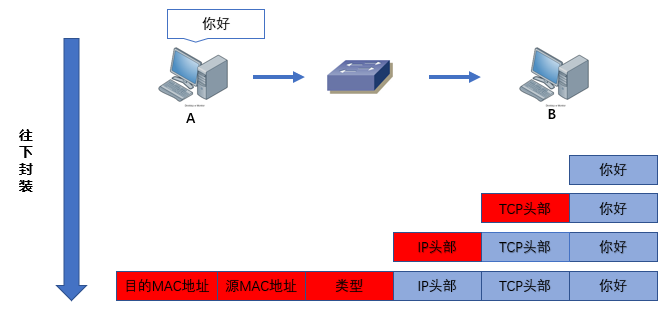

首先我们电脑A要向电脑B发送一个“你好”的信息，我们需要先封装TCP头部，然后封装IP头部，然后依次封装类型，电脑A的MAC地址，电脑B的MAC地址。但是这里我们电脑A并不知道B的MAC地址。现在问提就是怎样让电脑A知道电脑B的MAC地址。

电脑A用QQ向电脑B发送一个“你好”的信息，电脑A先从上层开始封装这个信息，电脑A是知道本身的MAC地址的，因为是第一次通信，电脑A是不知道电脑B的MAC地址的，于是这个时候电脑A就像电脑B发送一个ARP请求的这么一个广播，当电脑B收到电脑A发送的这个广播后，这个时候电脑B通过解封数据包就知道发起这个广播的电脑A的IP地址和MAC地址了。电脑B就对这个广播发起了回应，电脑B发起ARP响应报文，其中就带有电脑B的MAC地址。这时电脑A收到电脑B的ARP响应报文后，知道电脑B的MAC地址，这样电脑A“你好”的信息，才能发的出去。

2.实验准备

二台PC，一台交换机（2960），Wireshark软件

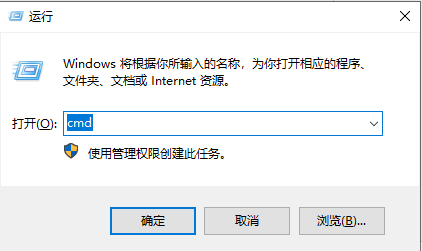

清空二台PC的MAC地址表，在运行环境下输入cmd回车，打开dos界面，输入arp-d删除现在被你记录的MAC地址表。

3.实验

将二台PC接入同一个交换机，并已清空MAC地址表，这样电脑才能发起ARP请求和ARP应答。

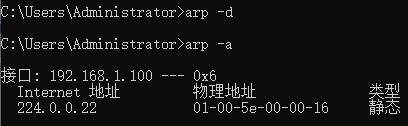

这里输入arp -d（清空arp缓存也就是我们说的MAC地址表），然后输入arp -a来看看现在的缓存里面有没有我们等下要通信的PC 192.168.1.101的基本信息。这里我们看到MAC地址表已经清空。

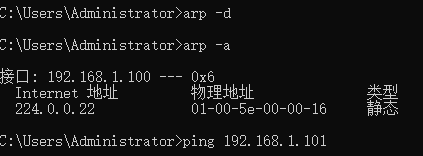

本机的MAC地址表已经清空，现在我们打开电脑A上面的运行输入cmd回车，然后输入ping 192.168.1.101，这个时候不要回车。

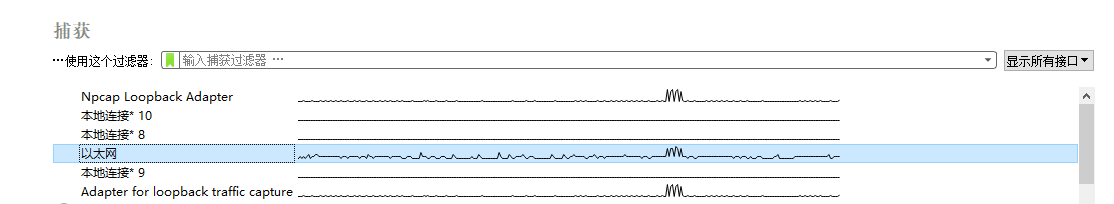

现在我们来打开Wireshark选择本机的网卡，这里本的网卡是以太网，双击点击以太网开始捕获数据包。

然后我们才在DOS界面下ping 192.168.1.101回车，然后点击停止捕获。

然后将我们捕获的数据包保存下来，我们这里以arp的名字来保存的。我已经将我们保存下来的抓包文件放到了本次word文档里面，请同学们自行保存在你们本机上。

右键点击复制，然后保存在自己本机上。

4.ARP分析

打开我们上面已经保存好的arp这个文件。

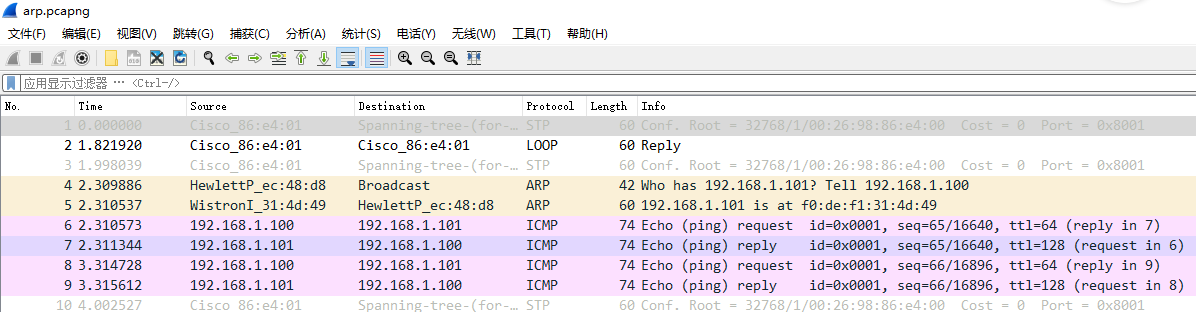

这里我们可以看到，因为我们使用了一个ping的命令，所以在文件打开的Packet List界面里面可以看到ICMP协议的数据包，因为这个实验室讲的ARP协议分析，所以我们现在利用筛选器来筛选出我们想要的数据包，在筛选器中输入arp回车。

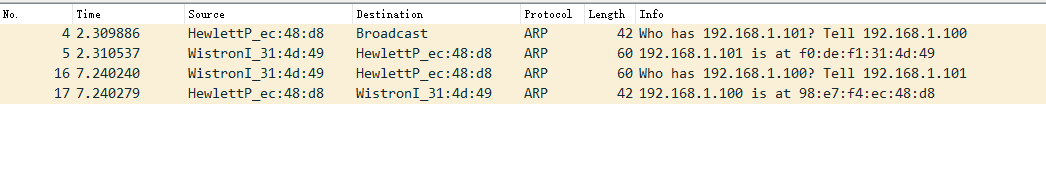

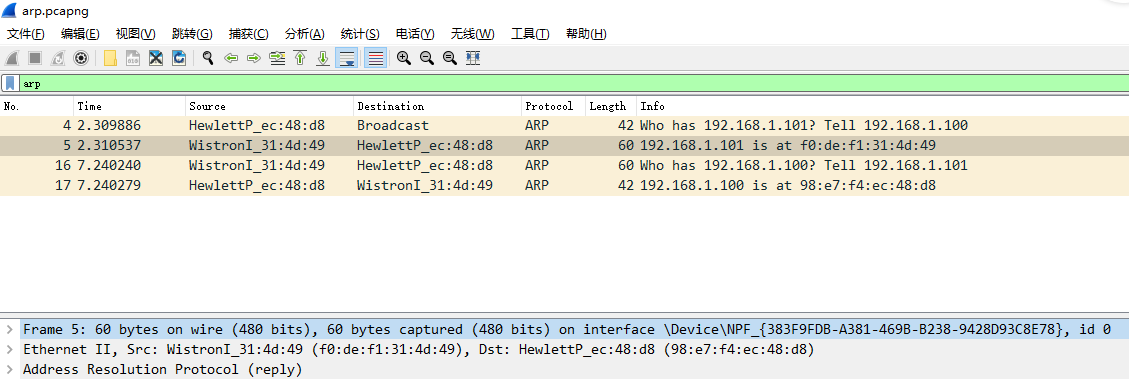

这个时候在Packet List界面可以看到，只剩下ARP的数据包。

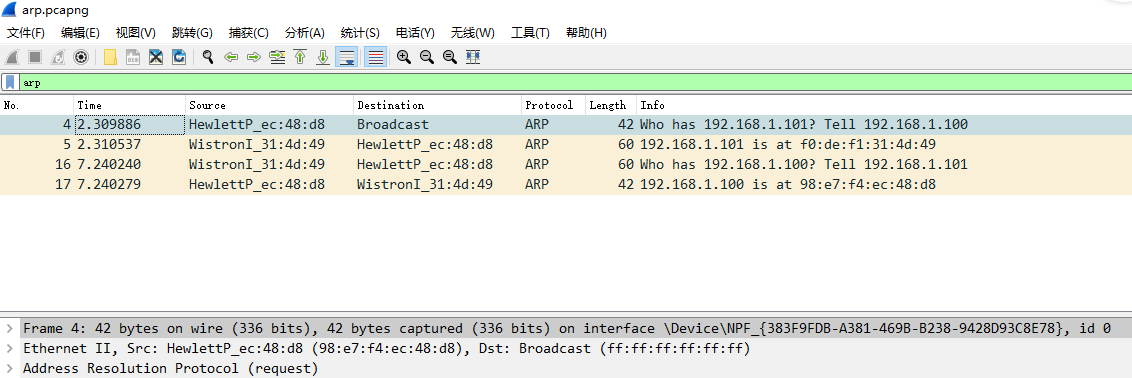

这个时候我们点开第一个包号为4数据包，我们来看看。

在这里我们点击第一个数据包后，在Packet Details界面就可以看到我们这个数据包的详细信息。

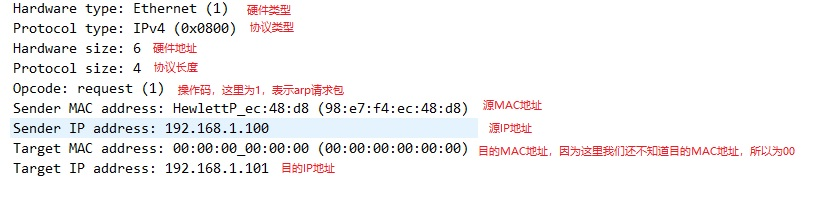

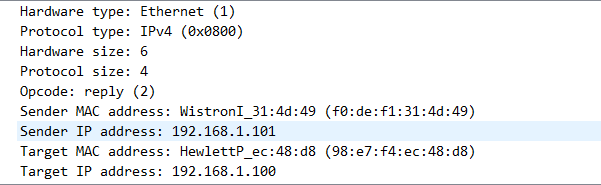

这里包括了那些信息呢，我们一条一条来看。

首先是我么你这个数据包有多少个字节，这里我们可以看到这个数据包的大小有42个字节，我们捕获了42个字节。

这里是以太网帧头部信息，其中包括了源192.168.1.100电脑的MAC地址，然后是目的MAC地址，这里目的MAC地址为什么是ff：ff：ff：ff：ff：ff呢，因为这个时候PC192.168.1.100还不知道PC 192.168.1.101的MAC地址，所以这里发送了一个广播地址，这样在整个网络中的所有PC都能收到该数据包。
