模型搭建

使用思科模拟器Cisco Packet Tracer搭建模型。

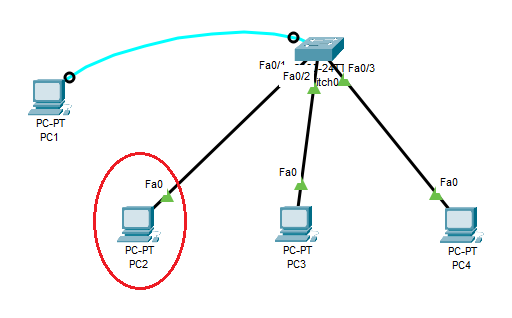

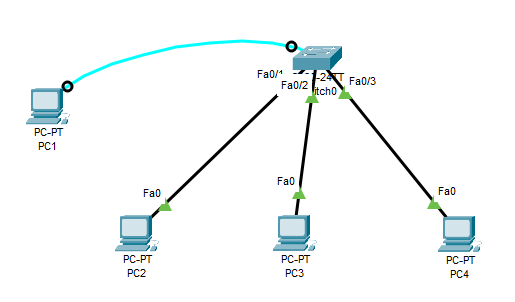

首先建立4台计算机PC1-PC4，IP地址192.168.1.1-4。PC1通过console线将PC1的RS232口和交换机的console口连接，来模拟真实的环境。PC2-4通过直连线连接上交换机的123号口。

现在我们来测试下4台计算机的互通性。

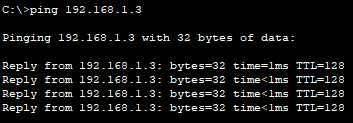

通过点击Command Prompt进入模拟器的DOS界面。通过ping工具对三台机器的互通性进行验证。

这里可以看到通过ping工具对PC1连接进行测试，发现不相连，因为我们PC1是RS232口通过console线连接的交换机的console口，这个是模拟的是在在真实的环境下，通过PC1对这个小型的局域网中对交换机进行一系列的配置。

P2-PC4互相验证了连通性后。我们这里就可以通过PC1对交换机进行配置。

在真实的环境中怎样用电脑对交换机进行配置。这里需要一根console线。

这种是老式console线，现在的console线是一头RJ45，一头是USB。

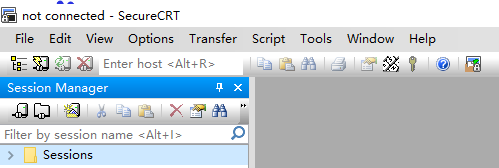

当console线脸上电脑后，要怎样连接交换机呢。这里首先要打开连接软件SCRT。

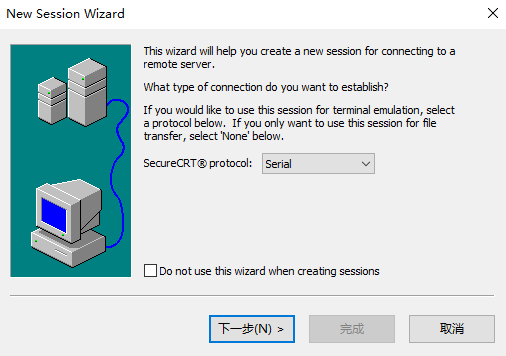

进入界面后，点击New Session（按照以下步骤连接）。

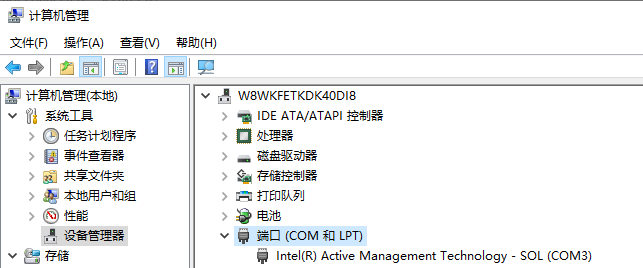

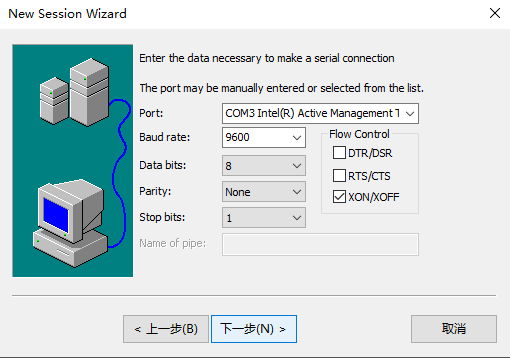

这里要注意思科设备波特率这里一般都是9600。端口需要到本机的管理-设备管理器中去查看。

点击下一步。

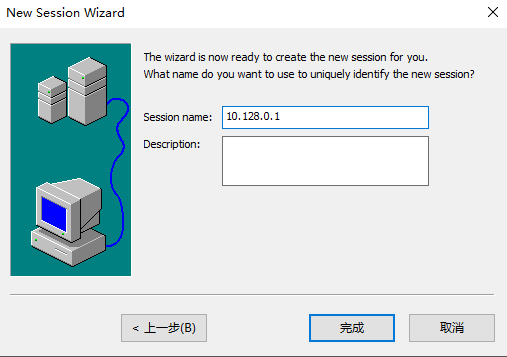

这里name选择比如要连接的交换机的IP地址，或者在后面跟上office，hr代表不同的区域。点击完成，然后连接。这个是真实环境中的怎样连接交换机的操作。

回到搭建的模型。

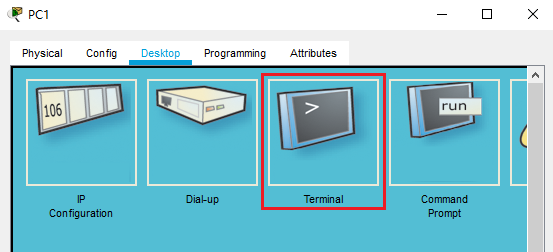

单点PC1（PC1作为真实环境的本机），选择红框里面的Terminal，进入连接交换机界面。

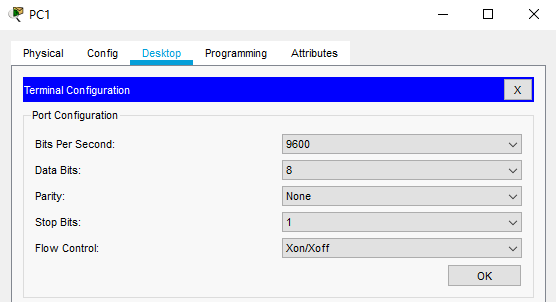

按照上图选择，然后点击OK连接。

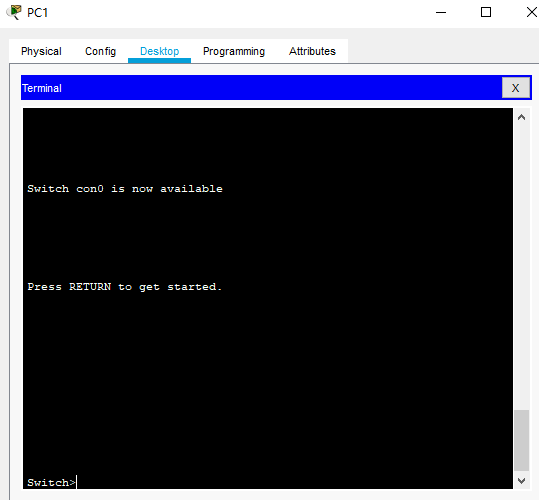

进入连接界面回车。

交换机配置模式切换

1. 掌握交换机配置模式的切换。

Switch>：一般用户配置模式（一般用户配置模式不能对交换机进行任何的配置）。

在这个模式下没有多少命令来进行操作。

现在来看看一般用户模式下面有多少命令可以用，在Switch>后面输入？号回车。

一般对交换机的配置都是在特权用户配置模式。使用enable指令进入特权用户配置模式。

Switch#：特权用户配置模式（特权用户配置模式，可以对交换机的各种配置进行查看）。

输入config t全局配置模式。

Switch（config）#：全局配置模式。（全局配置模式，可以对交换机进行全局性配置）

输入interface fa0/1回车进入全局配置下的接口子模式。

Switch(config-if)#：全局配置模式下的接口子模式（对某一接口进行配置）。

在全局配置模式下输入vlan X（X代表划分的VLAN）进入全局配置下vlan配置子模式。

Switch(config)#vlan 1

Switch(config-vlan)#

全局配置模式下Vlan配置子模式对特定的vlan进行配置。

要从一个模式退出，输入exit回车，返回上一个模式。

配置命令最常用的技巧。

Tab：自动补全指令。

？:进行指令提示帮助。

Ctrl+Z：在任何模式下使用Ctrl+Z键可以直接退到特权用户配置模式。

支持命令的无歧义的简写（比如en-enable）。

no用于否定配置的指令。

交换机的常用命令

clock set：设置交换机的时间，日期（show clock查看交换机时间）。

Switch#clock set 19:19:19 12 apr 2020（设置交换时间为19点19分19秒，2020年4月12日）

hostname：用于修改交换机的主机名。

进入全局配置模式输入hostname 名字（想要更改的交换机的名字）。

Switch(config)#hostname 11111

11111(config)#

这里我们将交换机的名字改为了1111。

我们要取消这个配置在这个配置前面加个no。

11111(config)#no hostname 11111

Switch(config)#

可以看到交换机的名字已经改回来了。

enable password:给特权模式设置密码（明文）。

进入全局配置模式后输入enable password xxxxx（x代表你要设置的密码）。

Switch(config)#enable password 9999

这里将进入特权模式的密码设置为9999，回到一般用户模式再次进入特权模式就需要输入刚才配置的9999密码。

Show running-config:查看当前生效配置。

Switch#show running-config

enable secret：也是特权模式密码（加密密码）。

enable password和enable secret同时设置的情况下以加密密码生效。

shutdown:关闭交换机的端口。

进入全局配置模式下的端口配置子模式，输入shutdow关闭端口。

进入交换机1号口配置模式，关闭1号端口。

这里可以看到我们PC2的网络已经断掉。

现在来取消关闭状态，在端口配置子模式下输入no shutdown。

PC2的网络已经通了。

reload:重启交换机（在特权配置模式下）。

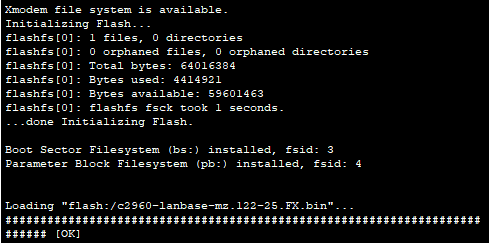

输入重启指令，然后会询问是否重启，这里输入Y确定，交换机将会重启。

这里可以发现交换机重启好了后，发现进入特权模式不需要输入密码。必须把当前运行配置文件保存为启动配置文件，以保证所做配置在交换机重启或断掉后配置不会丢失。

重新配置特权模式密码9999。

Write：保存当前运行配置为启动配置文件。

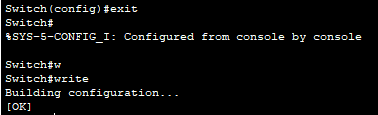

退回到特权模式，输入Write（写入）进行保存。

再重启后配置不会消失

特权模式密码没有消失。

erase startup-config：删除启动文件配置。

这里会提示是否删除启动配置，直接输入Y。

再次运用reload指令重启交换机，可以看到enable不需要密码了。

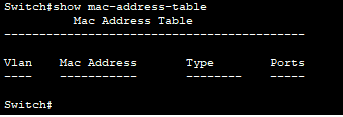

show mac-address-table：查看交换机MAC地址表。

现在这个小心局域网里面还没有PC进行通信，所以交换机MAC地址表还没有学习MAC地址。

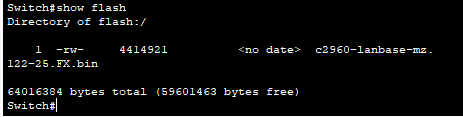

Show flash：显示交换机的flash存储内容。

Sdram（内存）当前运行的配置文件，flash（硬盘）交换机的操作系统，nvram（启动配置文件）交换机的启动配置文件。

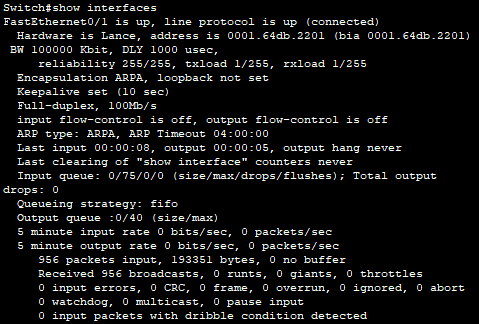

show interfaces：查看交换机每个端口信息。

如果要查看特定的端口，需要输入show interfaces fa0/x(x代表端口号，下面是1号口)。

Show running-config:查看交换机当前运行配置文件。

show startup-config：查看启动配置信息。

这里可以看到启动配置文件为空，因为没有把配置文件保存成启动配置文件。

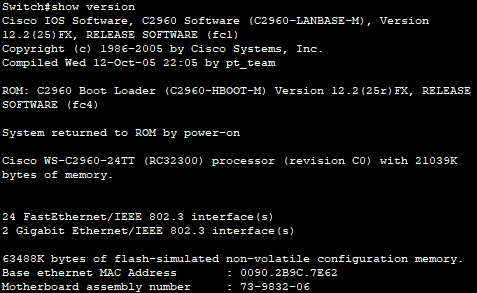

show version：查看交换机的软件系统版本和硬件系统版本。

Ping：交换机可以ping其他的交换机，前提条件是交换机必须配置IP地址。

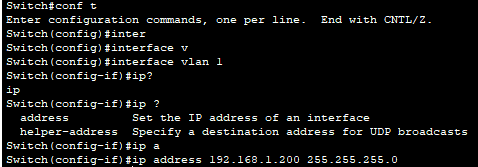

进入全局配置模式，对交换机IP地址进行配置。

进入全局配置模式后，再进入VLA1配置。

ip address 192.168.1.200 255.255.255.0（将IP地址配置为192.168.1.200，子网掩码为255.255.255.0）

在这里可以看到ping PC2并不通，这里看下当前运行配置。

发现VLAN1是关闭的状态，去打开VLAN1。

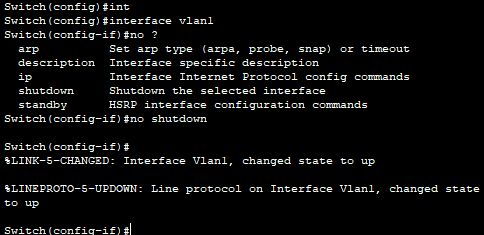

在vlan配置模式下输入no shutdown开启VLAN1。

这里再来ping下PC2。

现在已经可以ping通(!!!!表示ping通，……代表没有ping通)。

怎样将交换机的IP地址清除？

show arp:查看交换机的arp缓存表（arp地址解析协议）。
