实验模型架构

PC1到PC4的IP地址配置为192.168.1.101-104，子网掩码为255.255.255.0。

实验

1.vlan划分

将PC1和PC3划分为vlan10，PC2和PC4划分为vlan20。

首先将PC1和PC2划分到不同的vlan。，在交换机上创建vlan10并命名。再创建vlan20。

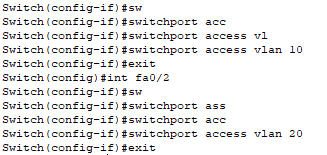

Vlan创建完成后，将PC1和PC2划分到不同的vlan里。

这里进行的操作实在端口配置模式进行的，每个PC连接的端口不一样，只能在PC连接的端口配置模式下，对这台PC进行vlan划分。

现在来看下vlan有有没有划分成功。

vlan划分成功。

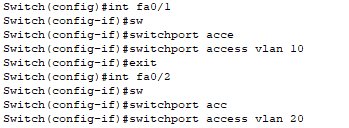

如同上面的操作一样将PC3和PC4划分到vlan10和vlan20。

还是来验证下vlan划分。

2创建trunk

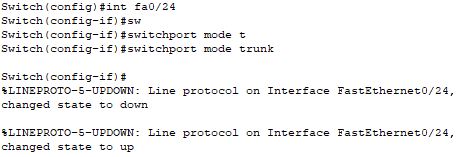

将2台交换机的24口配置为trunk口。

再来看看创建的trunk。

二个交换机一样的配置。

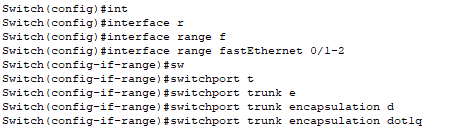

将3560交换机的1和2号口配置为trunk。

首先指定它的封装为dot1q（IEEE802.1q），指定它的模式为trunk。

验证下trunk。

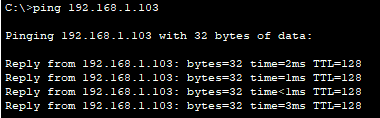

验证下PC1和PC3能不能ping通（vlan10），PC2和PC4能不能ping通（vlan20）。

交换机之间同一vlan通信，交换机需要相互告知帧是属于那个个vlan，因此交换机在trunk链路上传输的帧不再是以太网帧，而是在以太网帧中插入了vlan的标记，这个vlan帧标记国际标准IEEE802.1q，vlan标记的为数为14比特，所以vlan数量是0-4096（0，1，4096不能使用）。
